표준 PCB는 FR4 인쇄 회로 기판을 주문을 받아서 만들었다

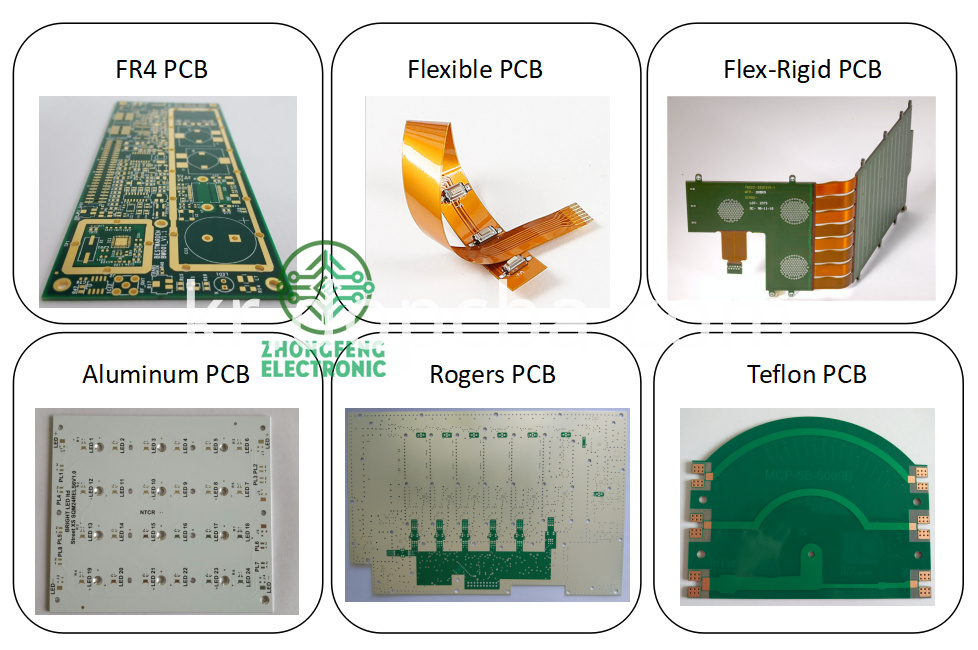

표준 PCB는 FR4 인쇄 회로 기판을 주문을 받아서 만들었다, 표준 PCB는 구리 간격, 널 물자 및 다른 특별한 제조 기술을위한 특별한 필요 조건이없는 PCB이다. PCB = 인쇄 회로 기판 및 PCBA = 인쇄 회로 기판 어셈블리. PCB의 경우 구리 회로가 보드에 인쇄된다는 것을 의미하므로 PCB의 주요 구성은 구리 및 보드입니다. PCB 보드는 견고한 PCB 일 수 있고, 플렉스 PCB 일 수 있으며 또한 플렉스 - 리지드 PCB 일 수 있습니다. 그리고 재료는 FR4, PI, 알루미늄, 구리 기반, Rogers, Teflon 등이 될 수 있습니다. 이들은 서로 다른 용도로 사용됩니다. 예를 들어, FR4 PCB는 단단한 PCB에 가장 일반적으로 사용되고 모든 전자 제품에 거의 적합합니다. PI는 플렉스 PCB에 가장 일반적으로 사용됩니다. 알루미늄 및 구리 기반의 열 확산 성이 좋으며 LED PCB에 항상 사용됩니다. Rogers PCB와 Teflon PCB는 항상 고주파 PCB 등에 사용됩니다.
우리는 PCB 프로토 타입에서부터 대량 생산에 이르기까지 모든 종류의 PCB 제조 서비스를 원 스톱 샵으로하고 있으며 고객에게 많은 시간과 비용을 절약 할 수있는 PCB 조립 서비스를 제공 할 수 있습니다.
PCB 제조 제품보기

PCB 어셈블리 제품보기

우리의 서비스:
1. PCB 디자인 : 원 스톱 EMS 제조업체, 무선 충전 PCBA, 블루투스 이어폰 및 음성 상자 PCBA 및 기타 가전 제품 설계에 speciallized.
2. PCB 제조 : 표준 FR4 1-36 층 PCB, Flex PCB, Rigid-Flex PCB, HDI PCB, Rogers PCB, Metal Core PCB 등
3. PCB 어셈블리 : 01005, 미세 피치 및 BGA 어셈블리에 사용할 수있는 SMT 및 THT 어셈블리.
4. 구성 요소 소싱 : BOM 파일 (BOM Kitting)에 표시된 모든 구성 요소를 소스로 사용할 수 있으며 구성 요소를 찾기가 어려우며 리드 타임 구성 요소가 길어집니다.
5. 원 스톱 턴키 PCBA 제조 : PCB 디자인 + PCB 제조 + 부품 소싱 + PCB 어셈블리 + 전자 어셈블리 또는 PCB 제조 + 부품 소싱 + PCB 어셈블리 등
기술 역량 :
PCB Manufacture Capabilities
|
Layers
|
1-36 layers
|
Material
|
FR-4 (Standard FR4, Mid-Tg FR4, Hi-Tg FR4, Lead free assembly material) , Polymide, Metal Core, Rogers, etc.
|
Board Thickness
|
0.1mm-6.0mm (.016"-.126")
|
Copper Thickness
|
1/2oz-6oz(18um-210um)
|
Board size
|
600mm*1200mm
|
Min Tracing/Spacing
|
0.075mm/0.075mm (3mil/3mil)
|
Min drilling Hole diameter
|
0.15mm(6mil), 0.1mm(4mil)-laser drill
|
Solder Mask
|
LPI, different colors(Green, Green matt, Black, Black Matt, White, Red, Yellow, Blue)
|
Silkscreen color
|
White, Blue, Black, Red, Yellow
|
Surface finish
|
Lead free HASL, immersion gold, golden finger, immersion tin, immersion silver, OSP, Carbon oil, plated hard gold(up to 100u")
|
Impedance tolerance
|
+/-5%~+/-10%
|
Chamfer of Gold Fingers
|
20, 30, 45, 60
|
Test
|
Flying probe or Testing fixture
|
PCB Assembly Capabilities
|
Quantity
|
From prototype to big volume, no MOQ
|
Assembly type
|
SMT, THT or Hybrid
|
Parts procurement
|
Full turnkey (we provided all components)
|
Partial turnkey ( Customer provide the main components and we provide the rest)
|
Kitted (Customer provide all components)
|
Component types
|
SMT 01005, BGA 0.3mm pitch, QFP 0.3mm pitch, etc.
|
Test
|
Custom testing, ICT, FCT, AOI, Test jig
|

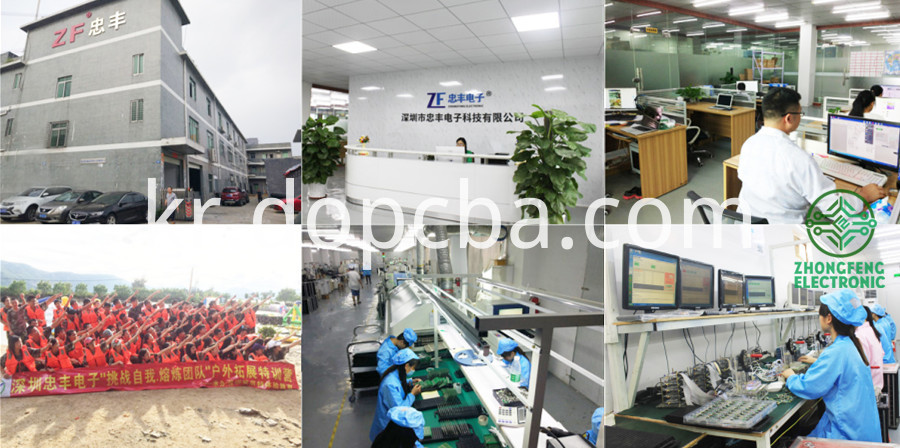

우리 팀과 사무실 :

우리의 PCB 제조 공장 :

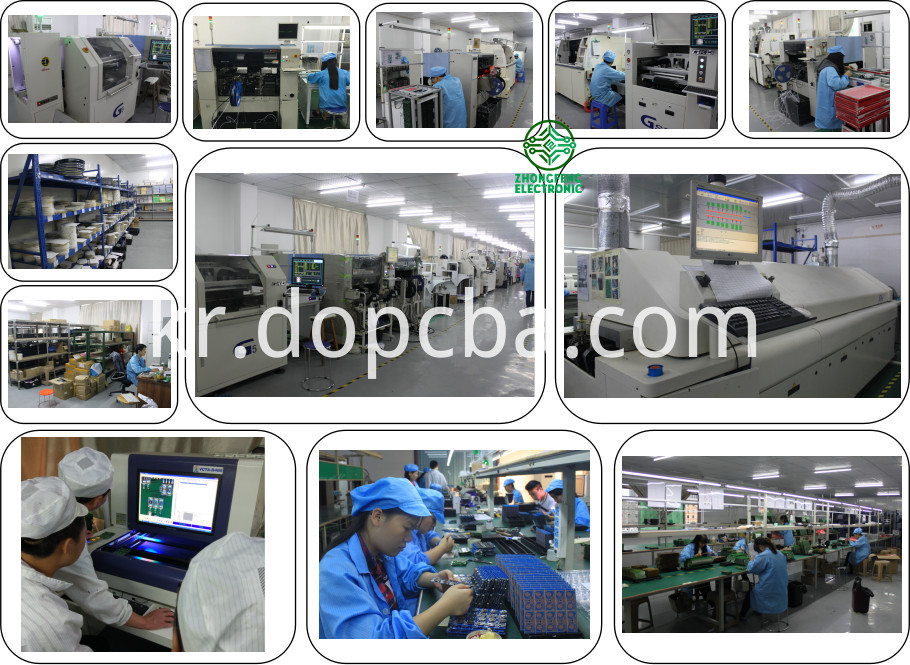

우리의 PCB 조립 공장 :

자주하는 질문:
Q : 맞춤형 PCB 제조에 필요한 파일은 무엇입니까?
A : 거버 또는 .pcb 또는 .pcbdoc 또는 .brd 파일이 필요합니다 .
Q : 맞춤형 PCB 어셈블리 주문에 필요한 파일은 무엇입니까?
A : Gerber 및 BOM 파일이 필요합니다. Pick & Place 파일이있는 경우 Google에 보내주십시오.
Q : 수락 가능한 지불 조건은 무엇입니까?
A : 신규 고객의 경우 10000USD 내에서 PayPal 또는 T / T 또는 WU를 통해 100 % 지불하십시오. 총 금액이 10000USD 이상인 경우 Google에 문의하십시오.
Q : PCB / PCBA 복제 서비스에 필요한 파일은 무엇입니까?
A : PCB / PCBA 복제 서비스의 경우 먼저 평가 용 그림을 보내 주시면 복사를 위해 PCB / PCBA 보드를 1-2 샘플 필요합니다.
제품 디렉토리 : PCB > 표준 PCB
